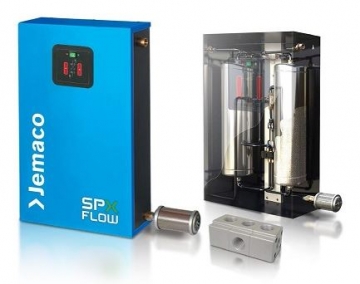

흡착식 에어 드라이어 비가열

HLK 시리즈

에어 컴프레서에서 토출되는 압축공기에는 대기중의 수분을 비롯하여 먼지와 같은각종 불순물이 농축된 채 섞여 있기 때문에,

이 상태 그대로 사용하게 되면 압축공기 시스템의 각 요소에 중대한 해를 입힐 가능성이 높습니다.

압축공기 중의 수분과 불순물을 제거하여 제품의 불량을 방지하고, 품질과 생산성을 향상시키기 위해서는 에어 드라이어의 설치가 필수적입니다.

흡착식 에어 드라이어는 두 개의 Vessel과 흡착제를 이용하여 압축공기 중의 수분을 제거하며, 초건조 압축공기를 필요로 하는

산업 현장에서 주로 사용됩니다. HLK 시리즈는 두 개의 Vessel이 자동으로 반복 교체되면서 건조된 압축공기를 연속적으로 공급하고,

건조된 압축공기의 일부를 재생에 이용하는 비가열 흡착식 에어 드라이어입니다.

제품특징

1. 안정적인 Dew Point 유지

2. 퍼지 에어 소모 최소화, 흡착제 수명 최적

3. 스테인리스 스틸 Vessel 적용

- 탁월한 내부 식성 보장, 최상의 압축공기 공급

- 초정밀, 최첨단 산업까지 폭넓은 사용 조건 충족

4. 설치 장소의 제약이 없는 Wall Mount Dryer-벽걸이 가능

5. 제품의 설치와 분리, 청소가 용이한 캐비닛 타입-분체도장케이스

6. 세련된 디자인의 전면 콘트롤 판넬

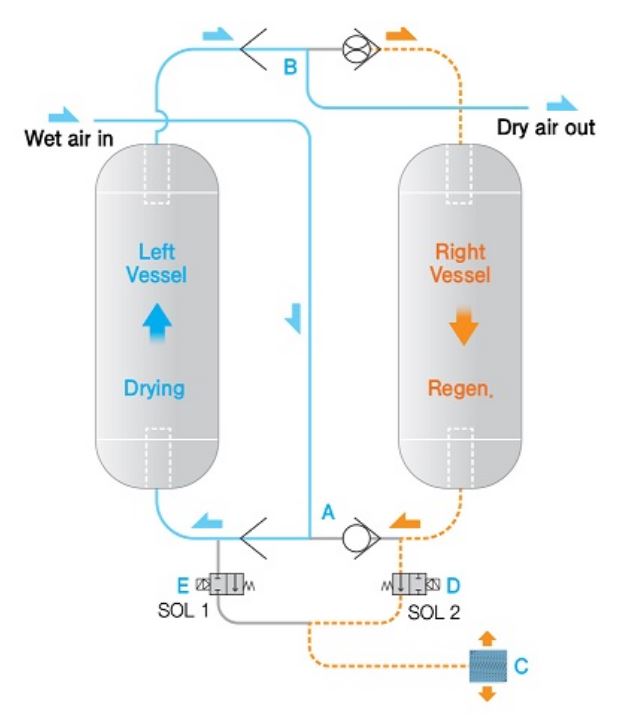

작동원리

프리필터를 거친 입구공기(포화습기)는 압력에 의해 작동되는 하부 셔틀밸브에 의해 방향이 결정되어 한쪽 Vessel로 흐르면서,

-40℃ 이슬점까지 제습되어 상부 매니폴드를 거쳐 나간다.

이때 건조공기의 일부는 퍼지 에어 오리피스를 거쳐 감압되어 반대쪽 Vessel로 유입되고 이전 사이클에서 제습시 젖은 흡착제를 재생시킨 후

타이어에 의해 작동되는 퍼지 밸브를 통해 대기로 방출된다.

일정기간이 지나 재생이 완료되면 퍼지 밸브는 닫히고 Vessel 내부의 에어 압력이 상승되어 반대쪽 퍼지 밸브가 열리면서

역순으로 제습, 재생이 반복되어 연속적인 건조공기를 얻을 수 있다.
